Récupération de données du NAS QNAP

Introduction

Les NAS QNAP, réputés pour leur capacité de stockage flexible et leurs fonctions avancées, sont couramment utilisés dans les entreprises et par les particuliers. Cependant, des défaillances peuvent se produire, compromettant l'accès aux données. La récupération de données sur un NAS QNAP est un processus complexe en raison de la structure multi-niveaux de stockage, comprenant plusieurs couches de gestion des données. Ce guide explique comment ces différents niveaux fonctionnent et les étapes clés pour la récupération des données d'un NAS QNAP.

Comprendre la structure de stockage d’un NAS QNAP

Les NAS QNAP modernes, comme ceux de la série TS-x73, utilisent une architecture de stockage sophistiquée avec plusieurs couches de gestion des données. Chaque couche joue un rôle essentiel pour garantir la sécurité et la performance des données, mais elle peut également être source de défaillances. Voici un aperçu des niveaux principaux :

1. Niveau RAID

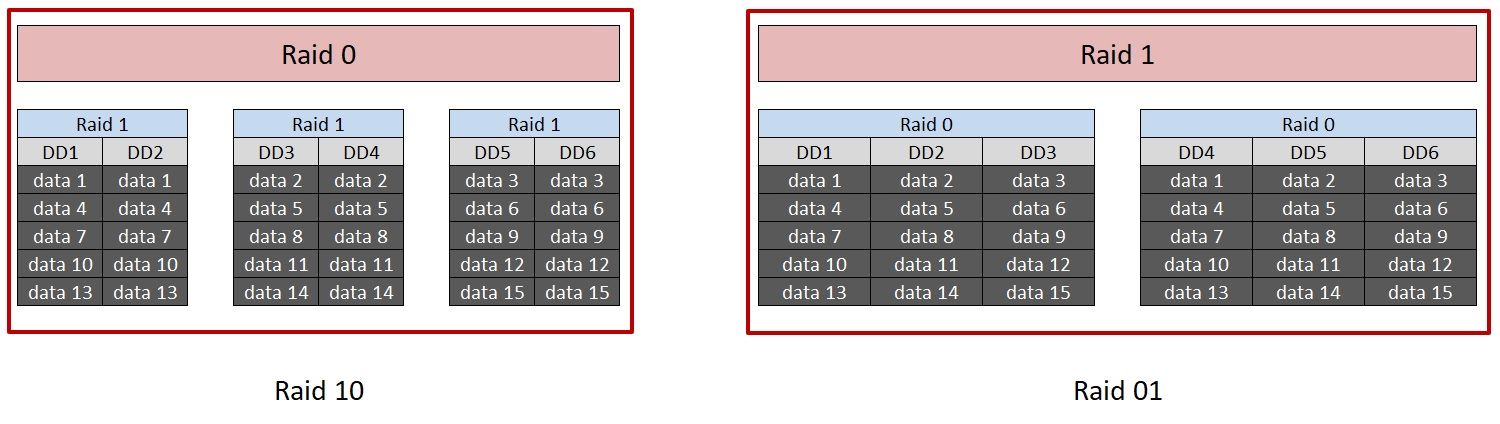

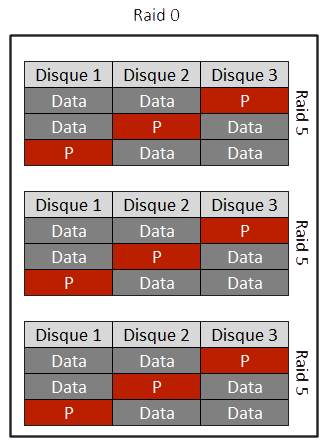

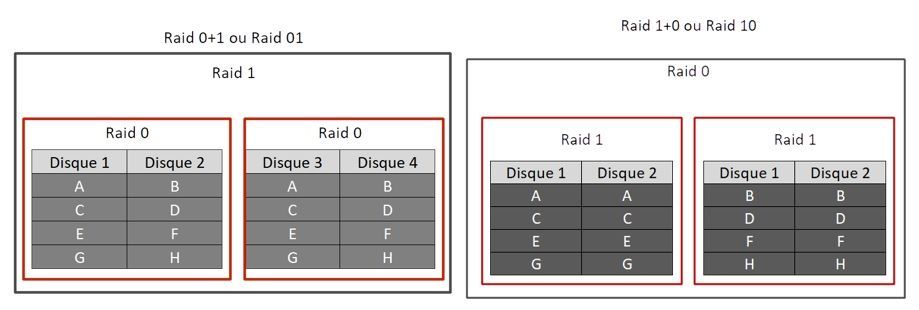

Le premier niveau de gestion de stockage dans les NAS QNAP est le niveau RAID, où plusieurs disques sont combinés pour former un espace de stockage unique avec une tolérance aux pannes. Différentes configurations RAID sont possibles :

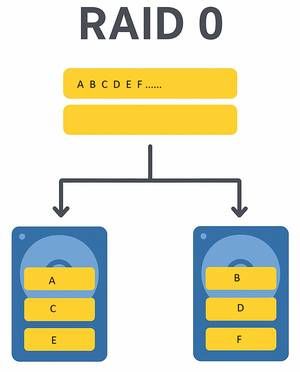

• RAID 0 : pour des performances maximisées, sans redondance.

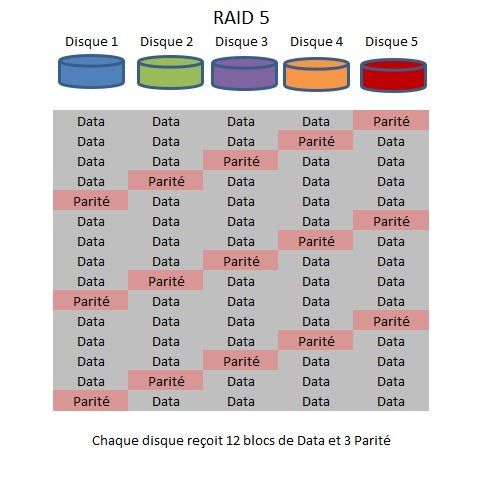

• RAID 5 : un compromis entre performance et sécurité, avec une tolérance à la panne d’un disque.
• RAID 6 : une sécurité accrue, permettant la perte de deux disques sans perte de données.

QNAP utilise le pilote md de Linux pour configurer et gérer ces RAID. En cas de défaillance d’un disque ou de corruption de la configuration RAID, la première étape consiste souvent à reconstituer la structure RAID pour pouvoir accéder aux données.

2. Niveau LVM

Au-dessus du niveau RAID, le NAS QNAP utilise le LVM (Logical Volume Manager), qui permet de créer des volumes logiques sur la structure RAID physique. L’avantage du LVM est qu’il facilite la gestion des espaces de stockage en permettant de redimensionner les volumes sans perturber les données. Cependant, une corruption au niveau du LVM peut rendre l'ensemble des données inaccessibles. Il devient alors essentiel de reconstruire cette couche pour récupérer l’accès aux volumes logiques.

3. Map de Cluster

QNAP utilise une fonctionnalité unique appelée “Cluster Map” qui aide à traduire les blocs de volumes logiques en blocs physiques. Cette technologie est une forme de stockage automatisé hiérarchisé, où les données fréquemment utilisées sont stockées sur des disques haute performance, tandis que les données moins sollicitées sont envoyées vers des disques de grande capacité mais moins performants. Si cette map de cluster est endommagée, les données risquent de devenir inaccessibles ou corrompues.

4. Système de fichiers

Enfin, les NAS QNAP utilisent des systèmes de fichiers tels que ext4 ou ZFS pour organiser les fichiers et dossiers. Ce dernier niveau est responsable de l'accès direct aux fichiers. Une corruption au niveau du système de fichiers peut empêcher l'accès aux données, même si les niveaux RAID et LVM sont intacts. Dans certains cas, une reconstruction du système de fichiers peut être nécessaire pour récupérer les données.

Récupération de données à chaque niveau de défaillance

La récupération de données sur un NAS QNAP nécessite souvent une approche multi-niveaux, car une défaillance peut survenir à chaque niveau de stockage. Voici les étapes de base pour chaque type de panne.

Récupération au niveau RAID du QNAP

Lorsqu'une panne de disque se produit ou que la configuration RAID est corrompue, l'objectif est de reconstruire la structure RAID. Cela peut impliquer :

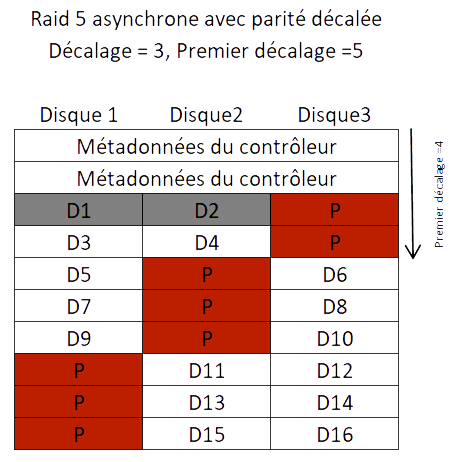

Analyse des métadonnées RAID : Les métadonnées contiennent des informations cruciales sur la configuration RAID, comme le niveau RAID, les tailles de bloc, et la séquence des disques. Si les métadonnées sont endommagées, une reconstruction manuelle est parfois nécessaire.

Vérification de la parité et des erreurs : La parité des données, propre aux configurations RAID comme RAID 5 et RAID 6, peut être vérifiée pour identifier les zones endommagées.

Il est recommandé de procéder à des analyses de contenu et d'entropie pour confirmer la configuration RAID et s'assurer que les données reconstituées sont cohérentes.

Récupération au niveau LVM

Une fois le RAID reconstitué, la prochaine étape consiste à vérifier le LVM. Lorsque le volume logique LVM est intact, il peut simplement être monté pour accéder aux données. Dans le cas contraire, des outils spécialisés peuvent être nécessaires pour reconstruire le LVM. La récupération LVM peut inclure :

Identification des volumes logiques : Rechercher les volumes de grande taille, souvent nommés “tierdata” ou équivalents, qui contiennent les données principales.

Scan pour le système de fichiers : Une fois le LVM restauré, il peut être scanné pour identifier et vérifier le système de fichiers.

Reconstruction du Cluster Map

Si le LVM est opérationnel mais que les données restent inaccessibles, le problème peut provenir de la map de cluster. Cette map gère la translation entre les blocs logiques et physiques, en optimisant le stockage des données. Pour reconstruire cette map :

Analyse de la structure de la map

Reconstituer le cluster map nécessite une analyse approfondie de la structure logique et des blocs physiques.

Réallocation des blocs

Dans certains cas, il est nécessaire de réallouer les blocs vers leurs emplacements d’origine pour restaurer l’accès aux données.

Récupération au niveau du système de fichiers

Enfin, une fois les niveaux RAID, LVM, et cluster map restaurés, la dernière étape consiste à réparer le système de fichiers. Pour QNAP, cela peut inclure des systèmes comme ext4 ou ZFS, qui sont sensibles aux pannes et nécessitent des vérifications spécifiques :

Vérification de l’intégrité

Pour ext4, la commande fsck peut réparer des erreurs mineures dans le système de fichiers. Pour ZFS, une vérification de l’intégrité peut restaurer des parties du système endommagé.

Récupération des fichiers

Une fois le système de fichiers réparé, les données peuvent être copiées vers un autre support pour garantir leur sécurité.

Prévenir les pertes de données sur les NAS QNAP

Pour éviter les situations de récupération complexe, il est recommandé de suivre quelques bonnes pratiques :

• Effectuer des sauvegardes régulières : Les sauvegardes sont essentielles pour éviter des pertes de données importantes en cas de panne.
• Utiliser des disques de qualité : Investir dans des disques de haute qualité, spécialement conçus pour un usage en RAID, réduit le risque de défaillances.
• Surveiller l’état de santé du NAS : Utiliser les outils de surveillance intégrés dans le NAS QNAP pour vérifier régulièrement l'état des disques et du système RAID.
• Mettre à jour le firmware : Les mises à jour peuvent apporter des améliorations de sécurité et de fiabilité pour les NAS.

Conclusion

La récupération de données sur un NAS QNAP est un processus délicat qui requiert une bonne compréhension des niveaux RAID, LVM, cluster map et du système de fichiers. En suivant une approche méthodique, il est possible de restaurer les données même en cas de défaillance complexe. Adopter des pratiques de prévention et de sauvegarde régulières peut également réduire la probabilité de devoir recourir à une récupération de données coûteuse.
